SEGURO DE RETENCIÓN TIPO E RAISMAN® 15 × 12 × 0,95 MM PARA MOTOSIERRAS STIHL Y HUSQVARNA
Seguro de retención tipo E Raisman®, también conocido como seguro Seeger o clip E, utilizado para mantener componentes en su posición sobre ejes ranurados. Está destinado a determinadas configuraciones del conjunto de corona piñón y tambor de embrague de motosierras STIHL y Husqvarna. Se comercializa individualmente y no incluye golilla.
¿CÓMO SABER SI ESTO SIRVE PARA MI MÁQUINA?
- Verifique que su motosierra utilice un seguro de retención tipo E.
- Compare el ancho exterior del seguro original: 15 mm.
- Compruebe el alto exterior: 12 mm.
- Verifique el espesor: 0,95 mm.
- Compare la abertura interior, las pestañas de retención y el formato con las fotografías.
- Compruebe que el seguro corresponda a la ranura del eje donde será instalado.
- Revise el despiece de su motosierra cuando existan diferentes versiones del conjunto de embrague.
El modelo de la motosierra por sí solo no garantiza compatibilidad. Las medidas, el formato y la ranura de montaje deben coincidir.

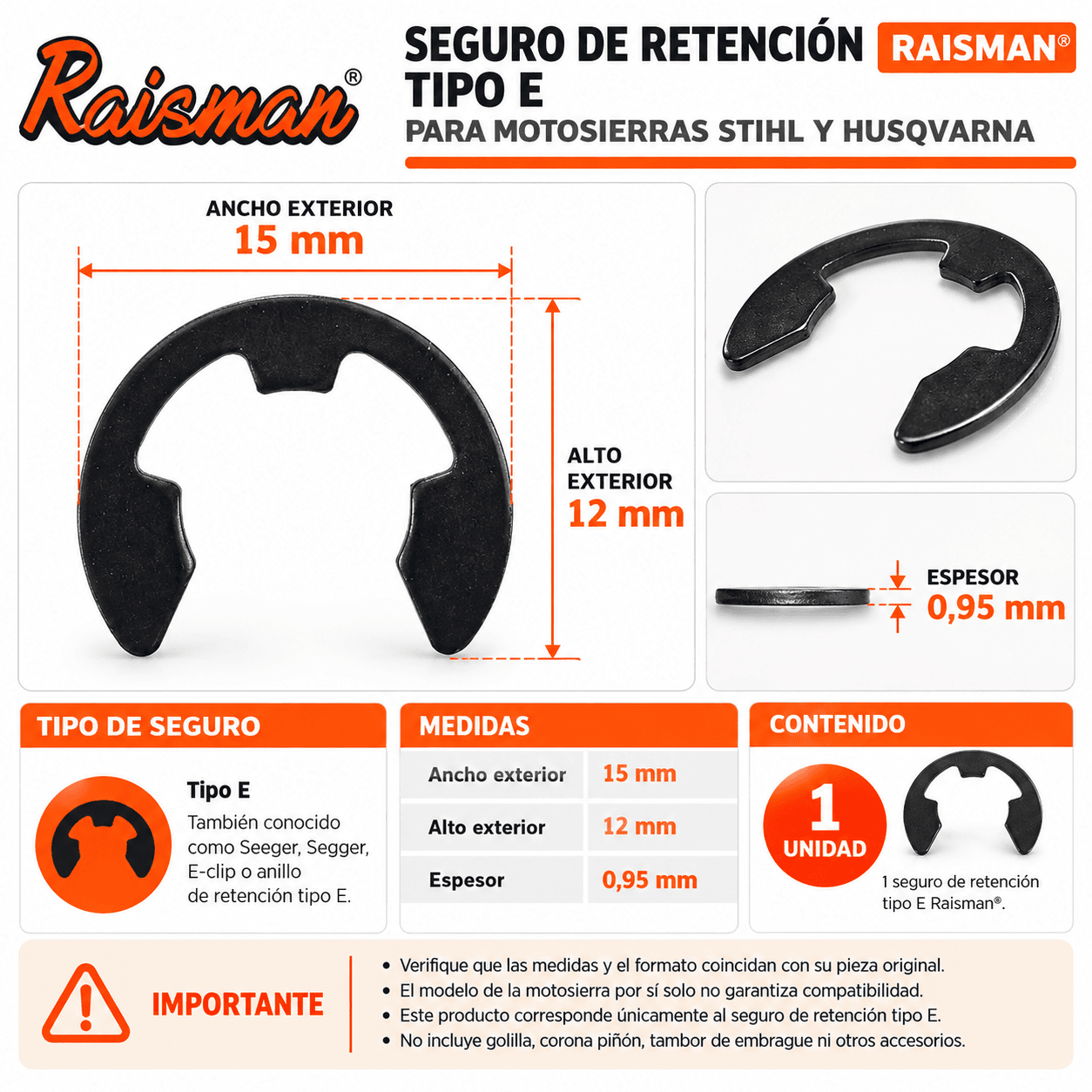

ESPECIFICACIONES
Marca: Raisman®
Tipo: Seguro de retención tipo E
También denominado: Seguro Seeger / Segger tipo E
Ancho exterior: 15 mm
Alto exterior: 12 mm
Espesor: 0,95 mm
Sistema de montaje: Retención lateral sobre eje ranurado
Aplicación: Conjunto de corona piñón y tambor de embrague, según configuración
Marcas de aplicación: STIHL y Husqvarna
Contenido: 1 seguro
SKU: 503 360 030
Diámetro de ranura compatible: Pendiente de verificar
COMPATIBILIDAD
Seguro de retención Raisman® para determinadas motosierras STIHL y Husqvarna que utilicen un seguro tipo E con las mismas dimensiones y características de montaje. Puede utilizarse en configuraciones donde el seguro retiene componentes del conjunto de corona piñón y tambor de embrague. No todas las motosierras de estas marcas utilizan el mismo seguro. Existen seguros similares con diferente abertura interior, espesor y diámetro de montaje que no son intercambiables. Antes de comprar, compare la pieza original y las imágenes de esta publicación.
EQUIVALENCIAS
Código Raisman®: 503 360 030
Denominación técnica: Seguro de retención tipo E / E-clip
Referencia OEM: Pendiente de confirmar
Norma DIN 6799: Familia de seguros tipo E; conformidad específica del producto no verificada.
USOS TÍPICOS
Se utiliza para retener componentes sobre ejes ranurados y limitar su desplazamiento axial. En determinadas motosierras se instala en el conjunto de corona piñón y tambor de embrague. Puede requerir reemplazo por pérdida durante el desmontaje, deformación, rotura o deterioro de sus puntos de retención. Antes de instalarlo, compruebe que la ranura del eje esté limpia y en buen estado y que el seguro quede correctamente asentado.
TAMBIÉN CONOCIDO COMO
Seguro Seeger tipo E, seguro Segger tipo E, seguro Seger, seguro Seagers, seguro de retención tipo E, seguro de eje, anillo de retención tipo E, clip E, E-clip, E-ring, anillo elástico de retención, seguro corona piñón motosierra, seguro tambor embrague, seguro STIHL, seguro Husqvarna y anillo de seguridad para eje ranurado.
PREGUNTAS FRECUENTES
¿QUÉ ES UN SEGURO SEEGER TIPO E?
Es un elemento de retención con forma de E que se instala lateralmente en la ranura de un eje para mantener componentes en su posición.
¿SEGURO SEEGER Y SEGURO TIPO E SON LO MISMO?
Seeger es una denominación utilizada para diferentes seguros de retención. Este producto corresponde específicamente al formato tipo E.
¿CUÁLES SON SUS MEDIDAS?
Ancho exterior de 15 mm, alto exterior de 12 mm y espesor de 0,95 mm.
¿SIRVE PARA UN EJE DE 15 MM?
No necesariamente. Los 15 mm corresponden al ancho exterior del seguro, no al diámetro del eje ni de su ranura.
¿SIRVE PARA STIHL MS170 O MS180?
La compatibilidad debe verificarse comparando el seguro original y su sistema de montaje. El modelo por sí solo no garantiza que corresponda.
¿SIRVE PARA MOTOSIERRAS HUSQVARNA?
Puede utilizarse en determinadas configuraciones Husqvarna que requieran un seguro del mismo formato y medidas.
¿SIRVE PARA CUALQUIER MOTOSIERRA STIHL?
No. Debe comprobarse que utilice este tipo de seguro y que coincidan las dimensiones y la ranura de montaje.
¿SE INSTALA EN LA CORONA PIÑÓN?
En determinadas configuraciones se utiliza para retener componentes del conjunto de corona piñón y tambor de embrague.
¿INCLUYE GOLILLA O ARANDELA?
No. Esta publicación corresponde exclusivamente al seguro de retención.
¿CUÁNTAS UNIDADES INCLUYE?
Incluye 1 seguro de retención tipo E Raisman®.
¿CUÁNDO DEBO REEMPLAZARLO?
Cuando está deformado, roto, desgastado, ha perdido capacidad de retención o se extravía durante el mantenimiento.
